Module d'interface machine BlueWave MX-MIM

Utilise les protocoles PROFINET et EtherNet/IP afin d'actionner les émetteurs de façon autonome


Label CE - Disponible partout dans le monde

Le module d'interface machine Dymax BlueWave® MX-MIM est conçu pour les constructeurs de machines et les équipements automatisés utilisant les protocoles de réseau PROFINET et EtherNet/IP. Ces deux protocoles permettent aux constructeurs de machines  de réduire considérablement les canaux d'entrée/sortie et de libérer les cartes de contrôle analogiques par rapport aux systèmes à commande PLC traditionnelle analogique et à relais numériques.

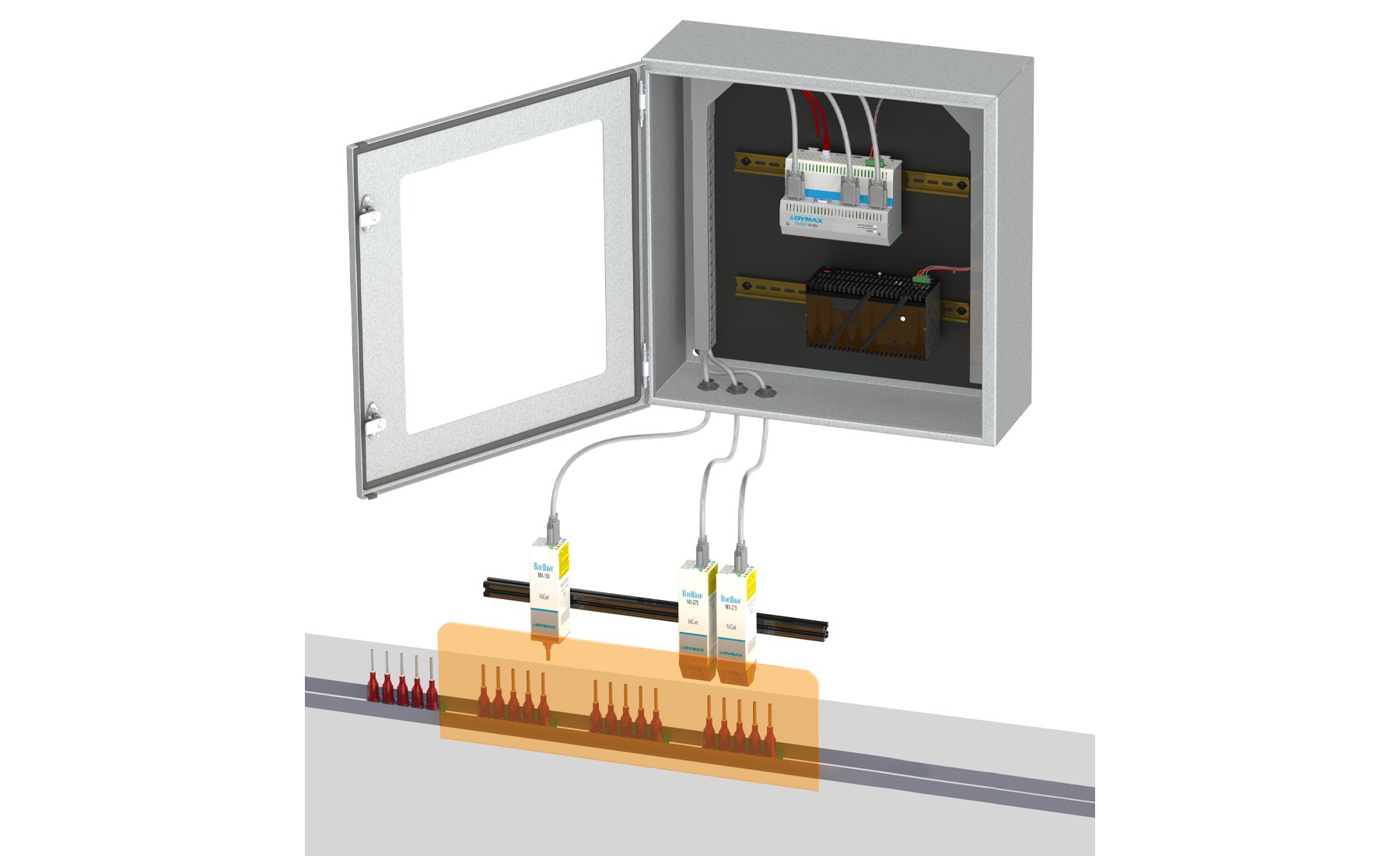

L'intégration du BlueWave MX-MIM dans des systèmes de photopolymérisation automatisés permet aux constructeurs de machines d'alimenter de façon autonome jusqu'à quatre émetteurs Dymax de la série MX en même temps, en modèle de lampes à fenêtre d'émission et de barres lumineuses. Les émetteurs peuvent être synchronisés entre eux pour fonctionner ensemble afin d'obtenir un meilleur rendement ou de créer une plus grande surface de polymérisation. Compatible avec :

  • Lampe spot BlueWave® MX-150
  • Lampe de projection BlueWave® MX-250
  • Barre lumineuse BlueWave® MX-275

Compatible avec les émetteurs BlueWave MX-150, MX-250 et MX-275 avec la version 1.11 ou supérieure du microprogramme. Dymax peut facilement mettre à jour le microprogramme de l'émetteur et installer la dernière version en renvoyant votre émetteur à l'un de nos centres de service.

Caractéristiques

Caractéristiques

  • Surveillance et diagnostics poussés pour les systèmes, les contrôleurs et les émetteurs

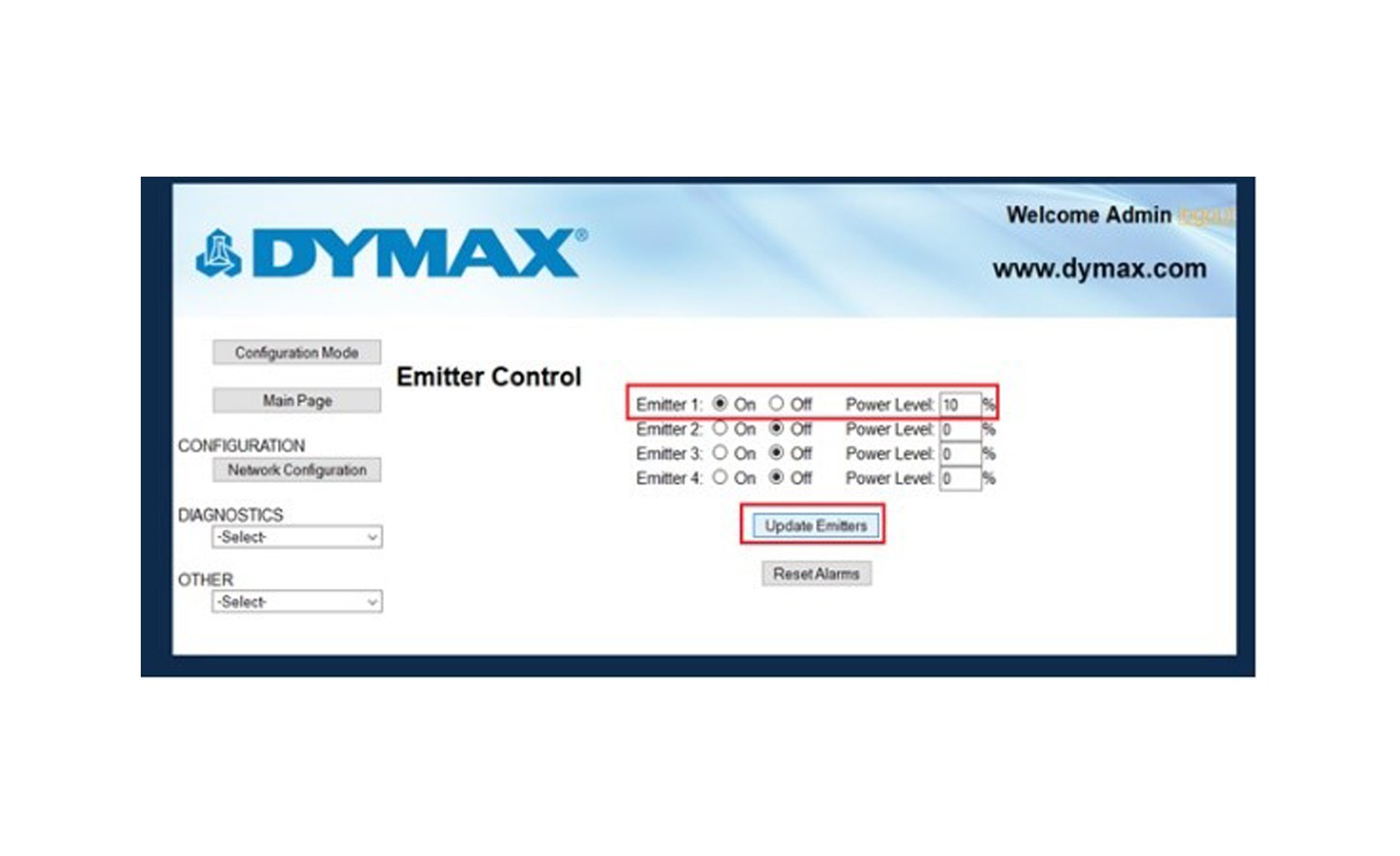

  • Navigateur web intégré pour la configuration et la surveillance

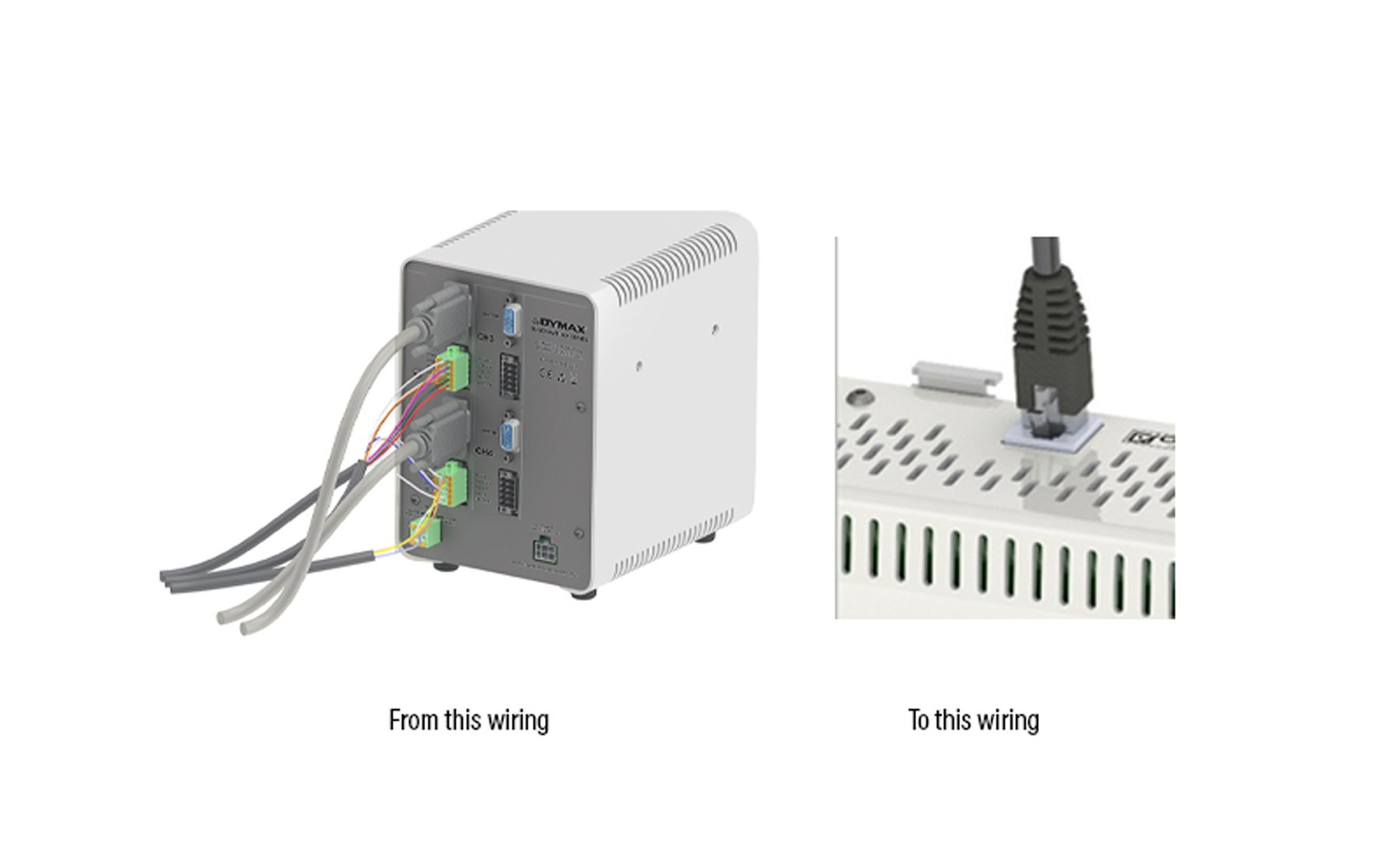

  • Câblage et entrée/sortie simplifiés
  • Verrouillages de sécurité indépendants qui ne dépendent pas du microprogramme

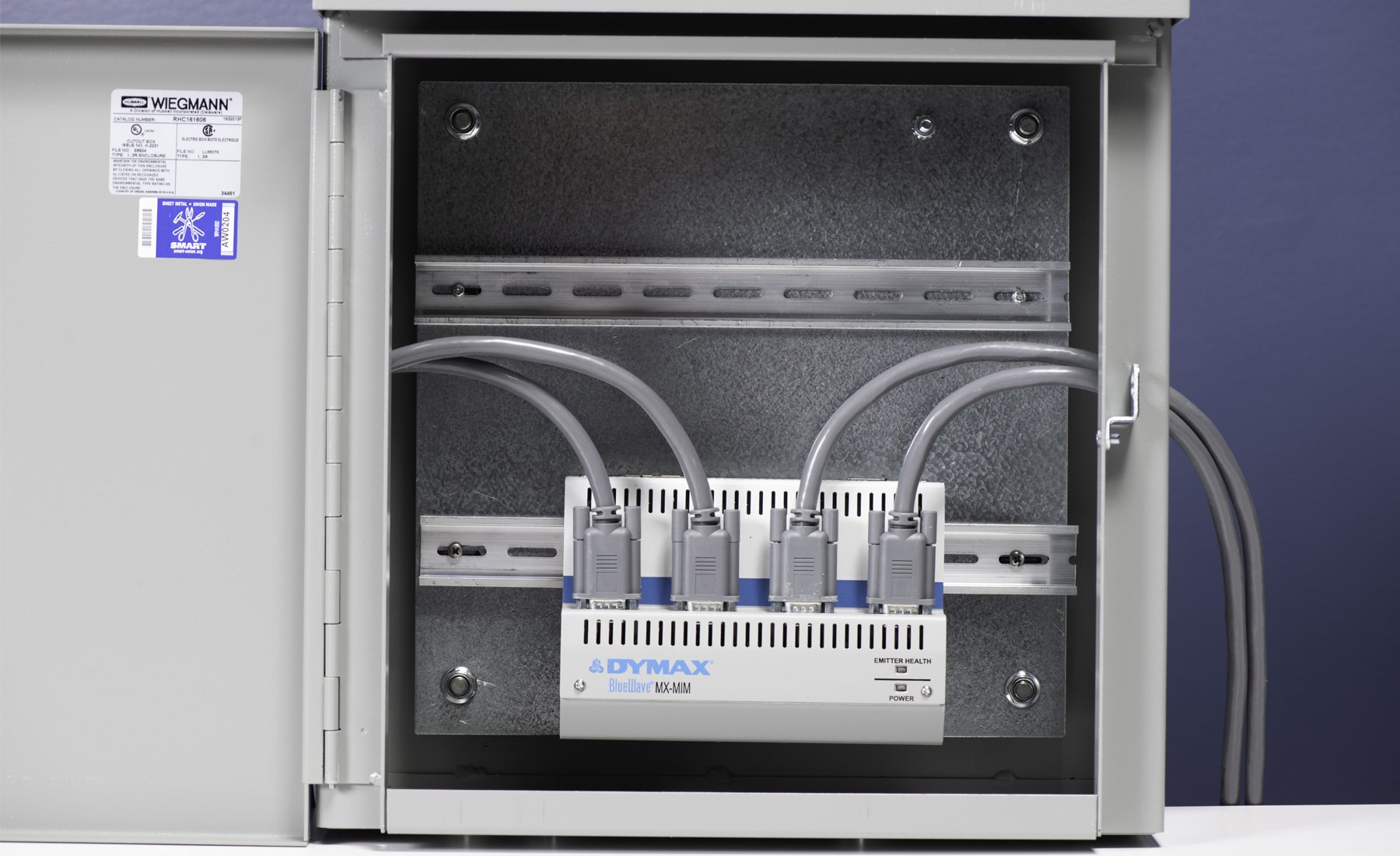

  • Montage sur un rail DIN standard de 35 mm
  • Câbles de raccordement pour le placement à plusieurs postes ou à distance (longueurs de 2, 5, 10 et 20 mètres)

Ressources

Ressources

CAD (STEP) : MX-MIM
EN

Caractéristiques du système

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter
Propriété Caractéristiques
Entrée de l'alimentation électrique 24 Vcc ± 1 % à 10 A Min (alimentation de 300 W recommandée)
Canaux émetteurs Prend en charge jusqu'à quatre émetteurs de série MX
Interface réseau Un port 10/100 base-T. Prend en charge EtherNet/IP et PROFINET.
Remarque : le protocole DLR n'est pas pris en charge

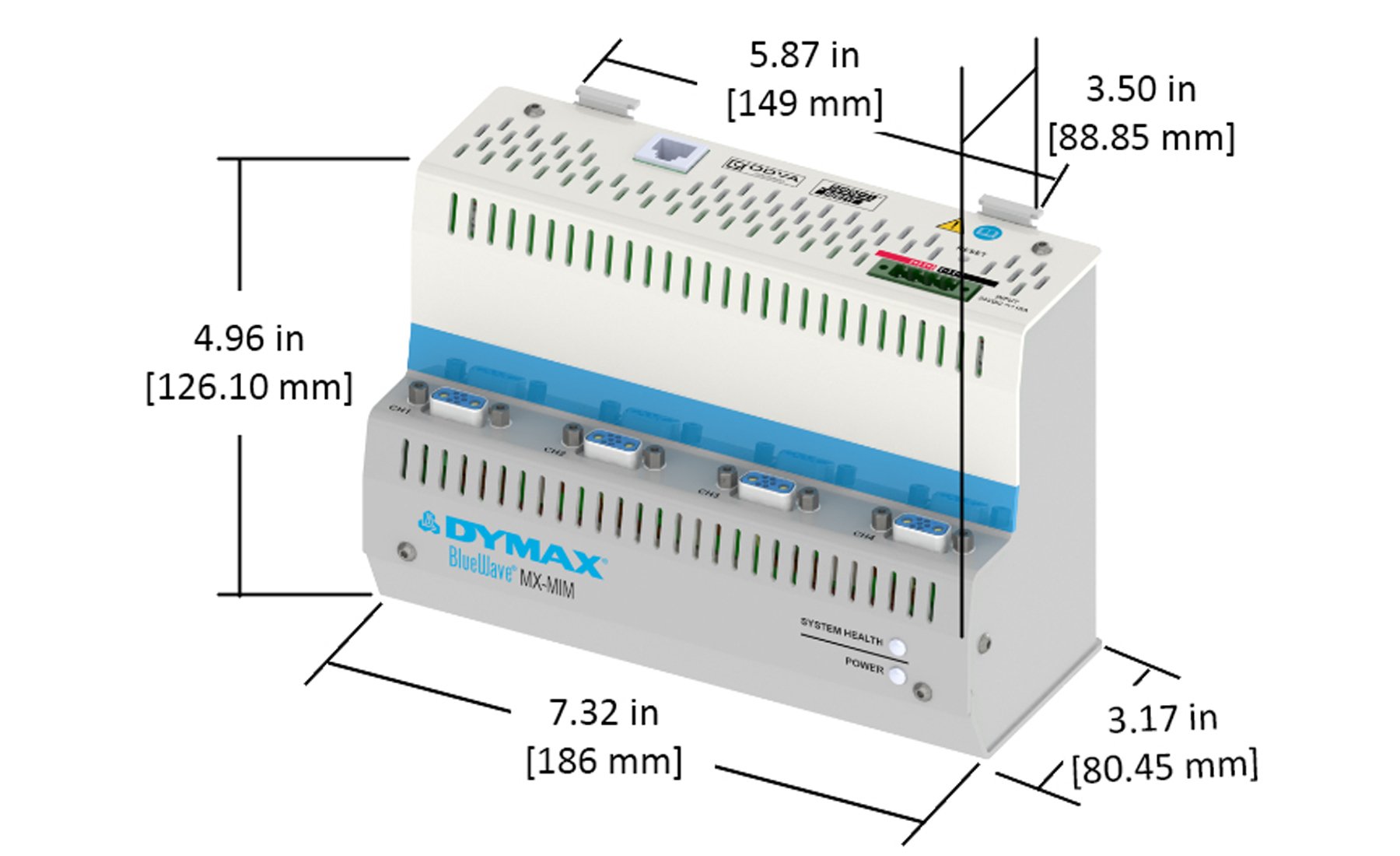

Dimensions physiques 4,96 pouces haut. x 7,32 pouces larg. x 3,50 pouces prof. [12,59 cm x 18,59 cm x 8,89 cm]
Montage Rail DIN, profilé à chapeau 35 mm
Poids 0,923 kg [2,035 lbs]
Refroidissement Ventilateur interne, sans filtre
Environnement d'exploitation Utilisation à l'intérieur uniquement. Ne convient pas pour une utilisation en extérieur. Température ambiante de +10 °C à +40 °C 0-80 % d'humidité relative, sans condensation au niveau de la mer
REMARQUE : cet appareil est conçu pour fonctionner dans un environnement de production type où les particules de poussière et les vapeurs nocives sont réduites au minimum. Il est suggéré de filtrer l'air des boîtiers pour éviter l'accumulation de poussière.
Conditions de stockage -De +20 °C à +50 °C à 0-75 % d'humidité relative, sans condensation au niveau de la mer

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter

Numéros de pièces

Élaborez une solution complète ou trouvez des pièces de rechange pour votre projet

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

43299

Module d'interface machine uniquement.

Émetteurs, câbles de raccordement pour relier le contrôleur aux émetteurs et alimentation électrique vendus séparément.

Monde (label CE)

Demander un devis

Fourni par le client

Les clients doivent fournir leur propre alimentation en courant continu de 24 volts sur la base des spécifications suivantes :

  • Alimentation minimale de 24 volts à 10 ampères (300 watts suggérés)
  • Tolérance de tension de 1 %
  • Les unités dotées du label CE sont recommandées pour garantir des performances conformes au BlueWave® MX-MIM
