Modèle 775

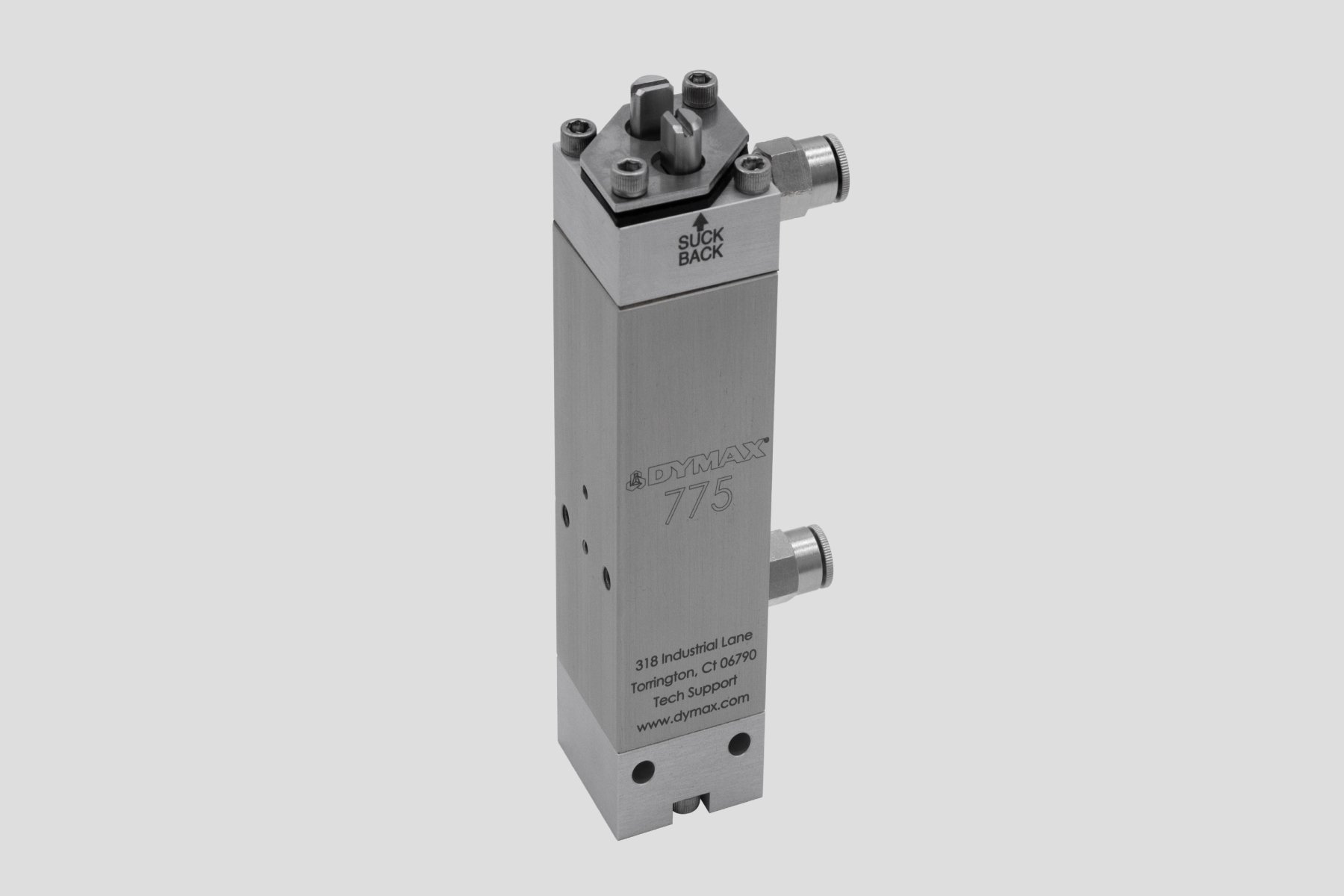

Vanne de dosage modèle 775 avec contrôle de l'aspiration et du débit


Le modèle 775 est une vanne à bobine à commande pneumatique conçue pour distribuer de manière précise différents fluides de viscosité faible, moyenne et élevée. Les deux caractéristiques principales de ce produit, son contrôle de l'aspiration et le contrôle réglable du débit, assurent sa précision exceptionnelle. La fonction d'aspiration augmente considérablement la précision et la répétabilité lors du dosage des matériaux. Le contrôle de la quantité d'aspiration assure un dosage uniforme et sans fil de matériaux collants et évite que des gouttelettes restent sur la buse de dosage lors de l'utilisation de matériaux à viscosité plus faible. Le contrôle du débit réglable, l'autre caractéristique clé de la vanne, permet aux utilisateurs d'avoir un contrôle total sur la quantité de matière distribuée. Ce produit peut distribuer des volumes aussi petits que 0,01 ml et aussi grands que 50 ml.

La valve de dosage modèle 775 est parfaitement adaptée aux applications automatisées, mais peut être associée au contrôleur de vanne numérique Dymax DVC-345 et à un réservoir de matériau pour créer un système de dosage à plat.

Caractéristiques

Caractéristiques

  • L'aspiration réglable assure un arrêt net et anti-goutte, éliminant ainsi les gouttelettes et la formation de croûtes à l'extrémité de l'embout de dosage.
  • Disponible avec des joints à revêtement PTFE anti-adhésif ou en fluoroélastomère pour une compatibilité avec un plus grand nombre de fluides
  • Le contrôle de débit réglable avec verrouillage permet un dosage précis des doses allant de 0,01 ml à 50 ml
  • Le verrouillage réglable du contrôle du débit empêche toute déviation ou altération
  • dosage à partir de cartouches sous pression, de bouteilles et de seaux (avec matériel de réservoir approprié) pour une compatibilité avec la plupart des ensembles de fluide standard et de systèmes de dosage
  • Produit léger et donc facile à manipuler et à monter sur les systèmes automatisés ou à plat

Ressources

Ressources

Caractéristiques du système

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter
Propriété Caractéristiques
Type de vanne Vanne à bobine modifiée avec contrôle de l'aspiration
Matériaux de construction Acier inoxydable, aluminium anodisé à revêtement dur, revêtement PTFE anti-adhésif, joint torique fluoroélastomère
Pression d'air de fonctionnement 60-80 psi [4,14 - 5,51 bar]
Activation Contrôleur de vanne ou électrovanne à 3 voies
Pression maximale du fluide 700 psi (48 bar) avec joints à revêtement PTFE anti-adhésif | 300 psi (21 bar) avec joints toriques en fluoroélastomère
Température maximale de fonctionnement 400 °F (204 °C)
Orifice à débit libre 0,22 de diamètre
Dimensions (L x H x P) 1,25 x 5,42 x 1,25 pouces [3,18 cm x 13,77 cm x 3,18 cm]
Poids 14 oz [397 g]
Garantie 1 an à compter de la date d'achat

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter

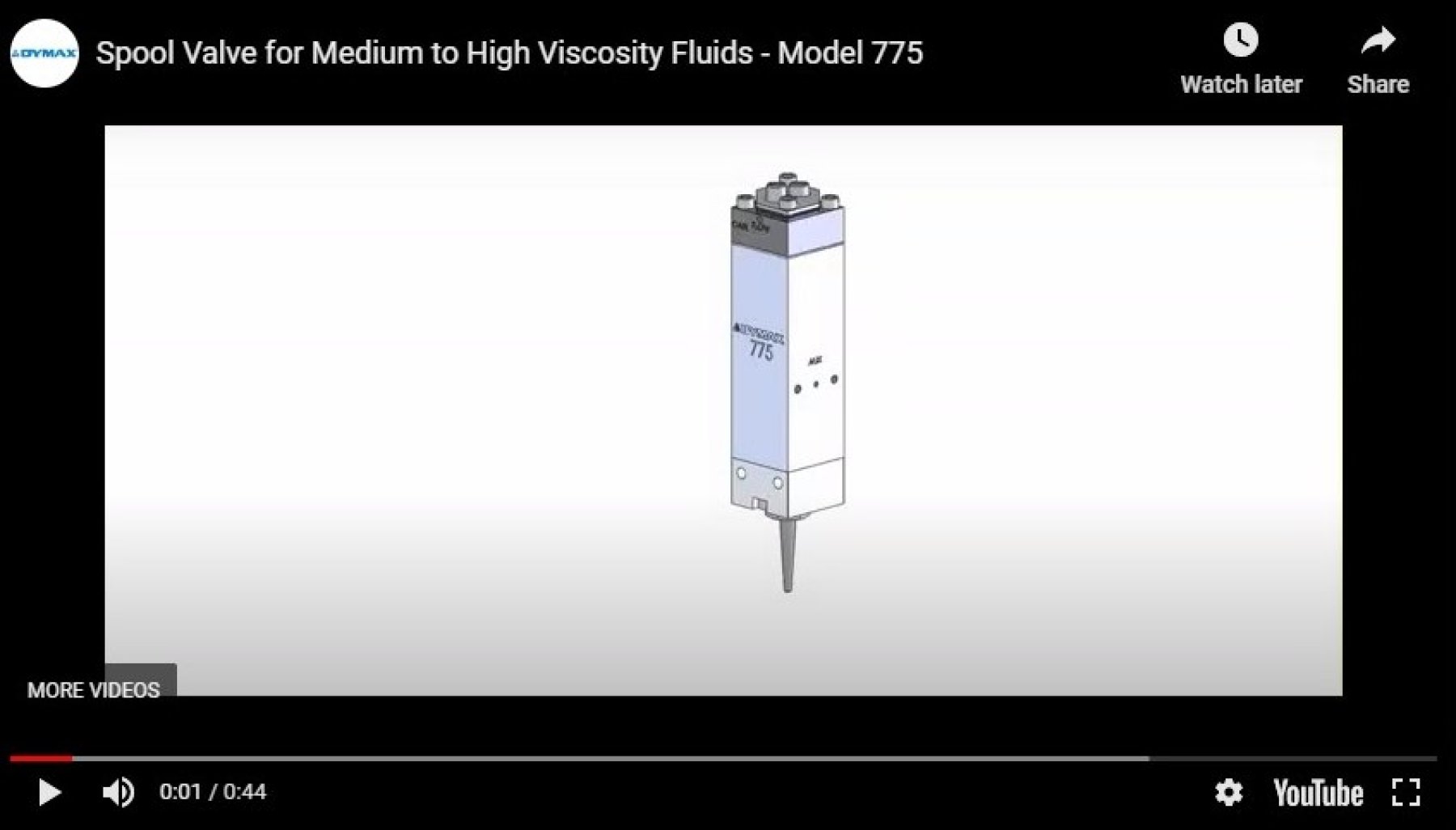

Bobine à commande modèle 775 pour fluides de viscosité moyenne à élevée

Le modèle 775 est une vanne à bobine à commande pneumatique conçue pour distribuer de manière précise différents fluides de viscosité moyenne à élevée. Les deux caractéristiques principales de ce produit, son contrôle de l'aspiration et le contrôle réglable du débit, assurent sa précision. La fonction d'aspiration augmente considérablement la précision et la répétabilité lors du dosage des matériaux. Le contrôle de la quantité d'aspiration assure un dosage uniforme et sans fil de matériaux collants et évite que des gouttelettes restent sur la buse de dosage lors de l'utilisation de matériaux à viscosité plus faible. Le contrôle du débit réglable, l'autre caractéristique clé de la vanne, permet aux utilisateurs d'avoir un contrôle total sur la quantité de matière distribuée. La vanne 775 peut distribuer des volumes aussi petits que 0,01 ml et aussi grands que 50 ml.

Numéros de pièces

Élaborez une solution complète ou trouvez des pièces de rechange pour votre projet

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

T15853

Modèle 775 avec joints en téflon, 1/4 po TNP

Monde (label CE)

T15855

Modèle 775 avec joints en téflon, 1/4 - 28 NPT

Monde (label CE)

T15859

Modèle 775 avec joints en Viton, 1/4 po TNP

Monde (label CE)

C-T11146 (3450121)

Écart - Contrôleur de vanne DVC-345​​​​​​​

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

Monde (label CE)

T16787

Kit de conduite de fluide 6 pieds PE noir de diamètre extérieur de 3/8 po

Monde (label CE)

T17004

Assemblage de réservoir à bouteille à insérer avec régulateur haute précision

Monde (label CE)

Services d'équipement

Nos experts peuvent vous fournir des informations sur l'entretien optimal et la maintenance des équipements et vous aider à trouver le bon équipement
