Manuel : Vanne de dosage à membrane modèle 475
Modèle 475

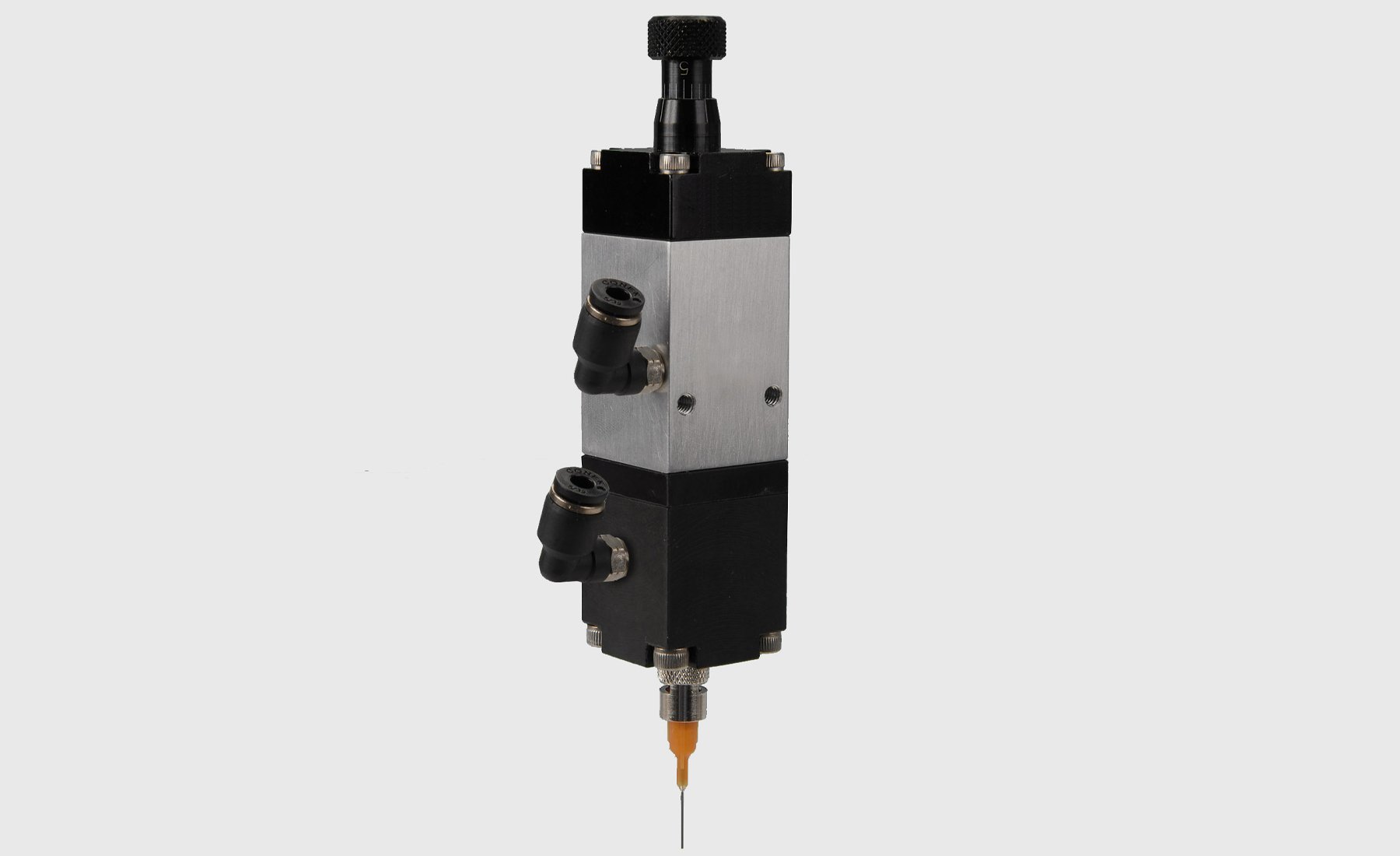

Vanne de dosage à membrane fermée, modèle 475
La vanne pneumatique à membrane normalement fermée, modèle 475 de Dymax, est conçue pour être utilisée avec des fluides de faible à haute viscosité, comme les encres, le cyanoacrylates et les adhésifs photopolymérisables. La conception du diaphragme interne de la vanne empêche au fluide d'entrer en contact avec les composants d'actionnement à l'intérieur de la vanne, ce qui permet de réduire l'entretien de celle-ci et les temps d'arrêt. Cette caractéristique de la vanne la rend idéale pour distribuer les matériaux photopolymérisables, les produits à base de solvants et les matériaux réactifs comme les cyanoacrylates et les anaérobies. Le dosage précis et reproductible est obtenu grâce à l'utilisation du réglage de la course de la vanne pour sélectionner le volume des doses.
Bien que parfaitement adapté aux applications manuelles, semi-automatiques et automatisées, le modèle 475 est également offert en plusieurs ensembles de systèmes, associé au contrôleur de vannes à plat DVC-345 de Dymax ainsi qu'aux réservoirs de matériaux de différents styles et tailles.
Ensembles de systèmes, modèle 475
Caractéristiques
Caractéristiques
- La membrane interne de la vanne empêche au fluide d'entrer en contact avec les composants d'actionnement à l'intérieur de la vanne, ce qui permet de réduire les dommages et l'entretien nécessaire
- La conception de la membrane est adaptée aux fluides de faible à forte viscosité, y compris les matériaux réactifs et à base de solvants
- Réglage de la course pour un contrôle précis des volumes de dosage et uniformité des doses lors de l'utilisation avec le contrôleur DVC-345
- Produit léger et donc facile à manipuler et à monter sur les systèmes automatisés ou à plat
Ressources
Ressources
Manuel
Manuel : Systèmes de dosage modèle 475
Guide de sélection
Guide : Équipement de dosage
Bulletin produit
Bulletin : Systèmes de dosage modèle 475
Dessins de l'équipement
Dessin : Dimensions de la vanne de dosage à membrane modèle 475
CAD (STEP) : Vanne de dosage à membrane modèle 475
Caractéristiques du système
Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.
Nous contacter| Propriété | Caractéristiques |
|---|---|
| Type de vanne | Vanne à diaphragme pneumatique, normalement fermée |
| Matériaux de construction, pièces mouillées | Acétal (corps), polyéthylène UHMW (membrane) |
| Pression d'air de fonctionnement | 60 – 80 psi (4,14 – 5,51 bar) |
| Activation | Contrôleur de vanne DVC-345 ou électrovanne à 3 voies |
| Pression maximale du fluide | 120 psi (8,27 bar) |
| Température maximale de fonctionnement | 120 °F (49 °C) |
| FIletage d'entrée d'air | 10-32 |
| Filetage d'entrée de fluide | 1/8 NPT |
| Filetage de sortie de fluide | 1/4 – 28 |
| Cadences du cycle | 3 000 cycles par minute |
| Orifice à débit libre | Diamètre de 0,10 po (2,54 mm) ; d'autres tailles sont disponibles |
| Dimensions (L x H x P) | 1,125 x 5,42 x 1,125 pouces (2,86 cm x 13,77 po x 2,86 cm) |
| Poids | 5 oz (0,14 kg) |
| Garantie | 1 an à compter de l'achat |
Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

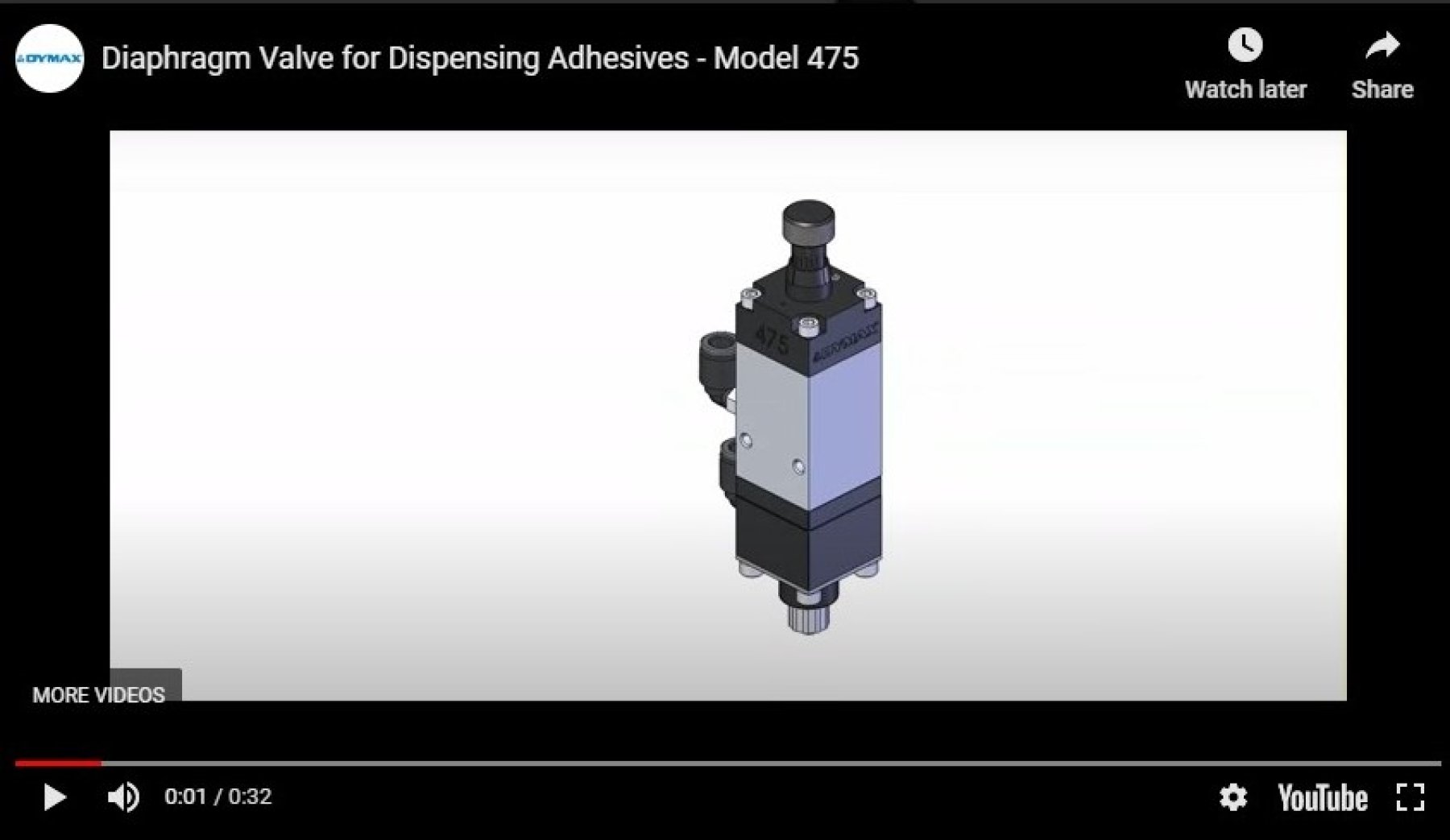

Nous contacterVanne à membrane modèle 475 pour le dosage des adhésifs
Le système de dosage, modèle 475 de Dymax utilise une vanne pneumatique à membrane normalement fermée pour distribuer avec précision des fluides de faible à haute viscosité. La conception du diaphragme interne de la vanne empêche au fluide d'entrer en contact avec les composants d'actionnement à l'intérieur de la vanne, ce qui réduit l'usure des composants d'actionnement de la vanne, ainsi que son entretien et les temps d'arrêt. Cette caractéristique de la vanne rend également le système idéal pour le dosage de matériaux réactifs comme les cyanoacrylates et les produits à base de solvants.

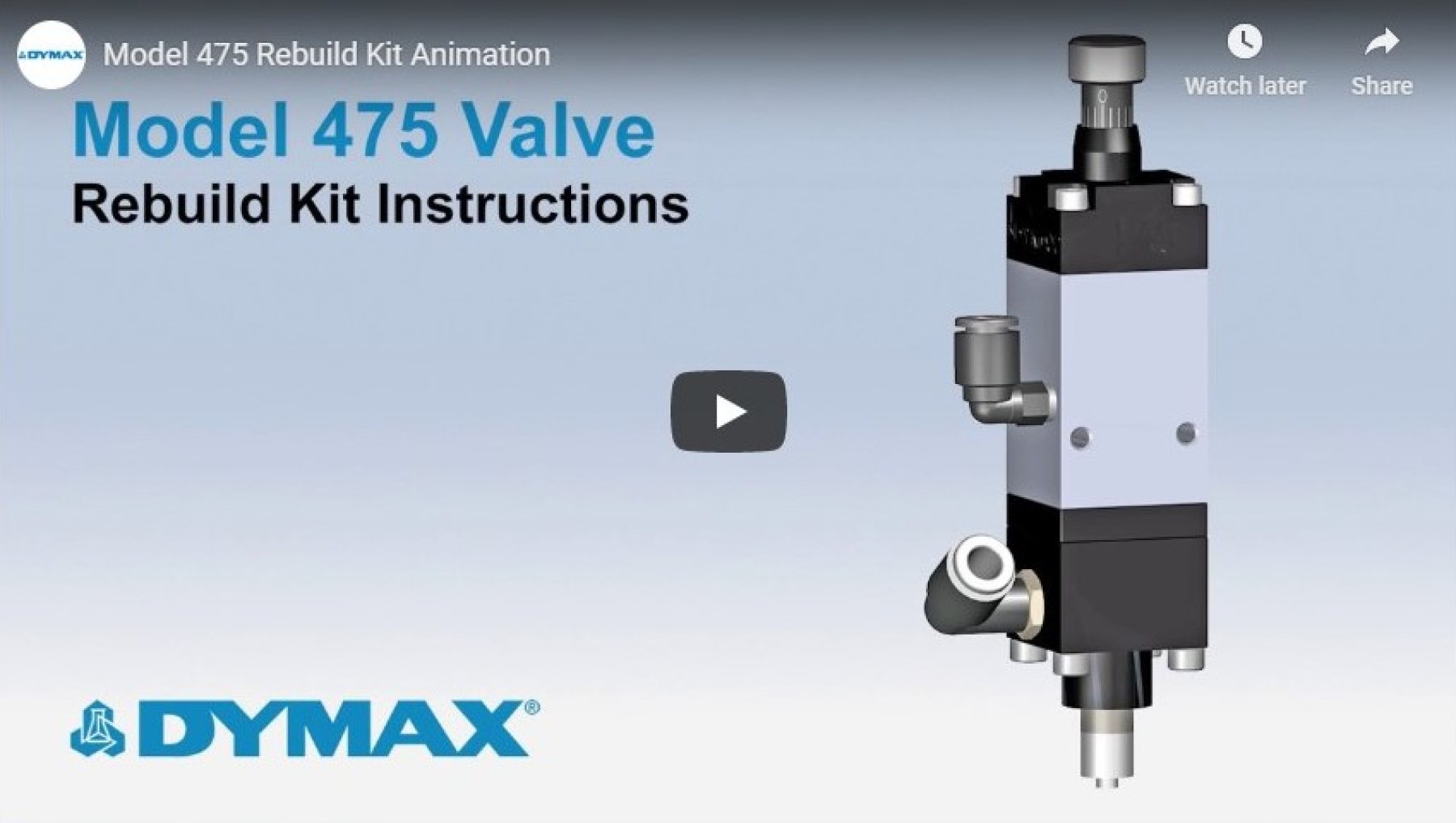

Vidéo sur le kit de remontage de vanne modèle 475
Cette vidéo fournit des instructions détaillées pour apprendre à démonter et remonter la vanne de dosage modèle 475 en utilisant le kit de remontage Dymax modèle 475.
Numéros de pièces
Élaborez une solution complète ou trouvez des pièces de rechange pour votre projet
Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.
Vanne modèle 475
T15988
Modèle 475 Vanne de dosage à membrane pneumatique
Accessoires et pièces de rechange
C- T15279
Liquidation - LAB fait référence au système de réservoir à cartouches - 24 po [60,96 cm]
Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.
T11146 (3450121)
Contrôleur de vannes DVC-345
