Modèle 455

Vanne d'étranglement à trajectoire de fluide fermée jetable, modèle 455


La vanne de dosage modèle 455 est une vanne d'étranglement à commande pneumatique, normalement fermée, avec trajectoire de fluide à jetable. Elle a été conçue pour distribuer une variété d'adhésifs, d'encres et de cyanoacrylates photopolymérisables de viscosité moyenne à élevée avec une extrême précision. La fonction de contrôle micrométrique de la vanne permet aux utilisateurs de régler avec précision le débit des matériaux, garantissant ainsi leur dosage uniforme et précise.

La trajectoire de fluide jetable du modèle 455 transporte les matériaux du réservoir de matériaux jusqu'à l'embout de dosage. Les fluides sont scellés dans la trajectoire de fluide, ce qui empêche tout contact avec les composants internes de la vanne et garantit un processus de dosage sans contamination. La trajectoire de fluide est facile à remplacer et nécessite un nettoyage minimal, ce qui permet un changement rapide de matériau. Cette vanne peut être fournie avec des trajectoires de fluide de différents matériaux et de différentes tailles pour une compatibilité optimale des matériaux.

La vanne de dosage peut être intégrée dans un système de dosage automatisé ou peut être associée au contrôleur de vanne numérique Dymax DVC-345 et à un réservoir de matériau pour créer un système de dosage à plat.

Caractéristiques

Caractéristiques

  • Trajectoire de fluide jetable transportant des matériaux du réservoir de matériaux jusqu'à l'embout de dosage
  • Les fluides ne sont pas contaminés lors du dosage
  • Prévient le blocage de l'air pendant le processus de dosage
  • Permet de changer facilement de produit sans trop d'efforts de nettoyage
  • Le fluide n'entre jamais en contact avec les composants internes de la vanne, ce qui réduit l'entretien et prolonge la durée de vie de la vanne

Ressources

Ressources

Caractéristiques du système

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter
Propriété Caractéristiques
Type de vanne Vanne d'étranglement avec trajectoire de fluide jetable
Matériaux de construction Aluminium anodisé
Pression d'air de fonctionnement 60-90 psi [4,14 - 6,21 bar]
Activation Contrôleur de vanne ou électrovanne à 3 voies
Pression maximale du fluide d'entrée En fonction du tube ; généralement 100 psi [6,89]
Température maximale de fonctionnement 350 °F (177 °C) avec tube à revêtement PTFE anti-adhésif
Taille maximale du tube Diamètre ext. de 025 po (6,35 mm)
Débits courants avec eau Tube de diamètre interne de 0,125 po (3,17 mm) - 30 ml/seconde | Tube de diamètre interne de 0,095 po (2,41 mm) - 15 ml/seconde

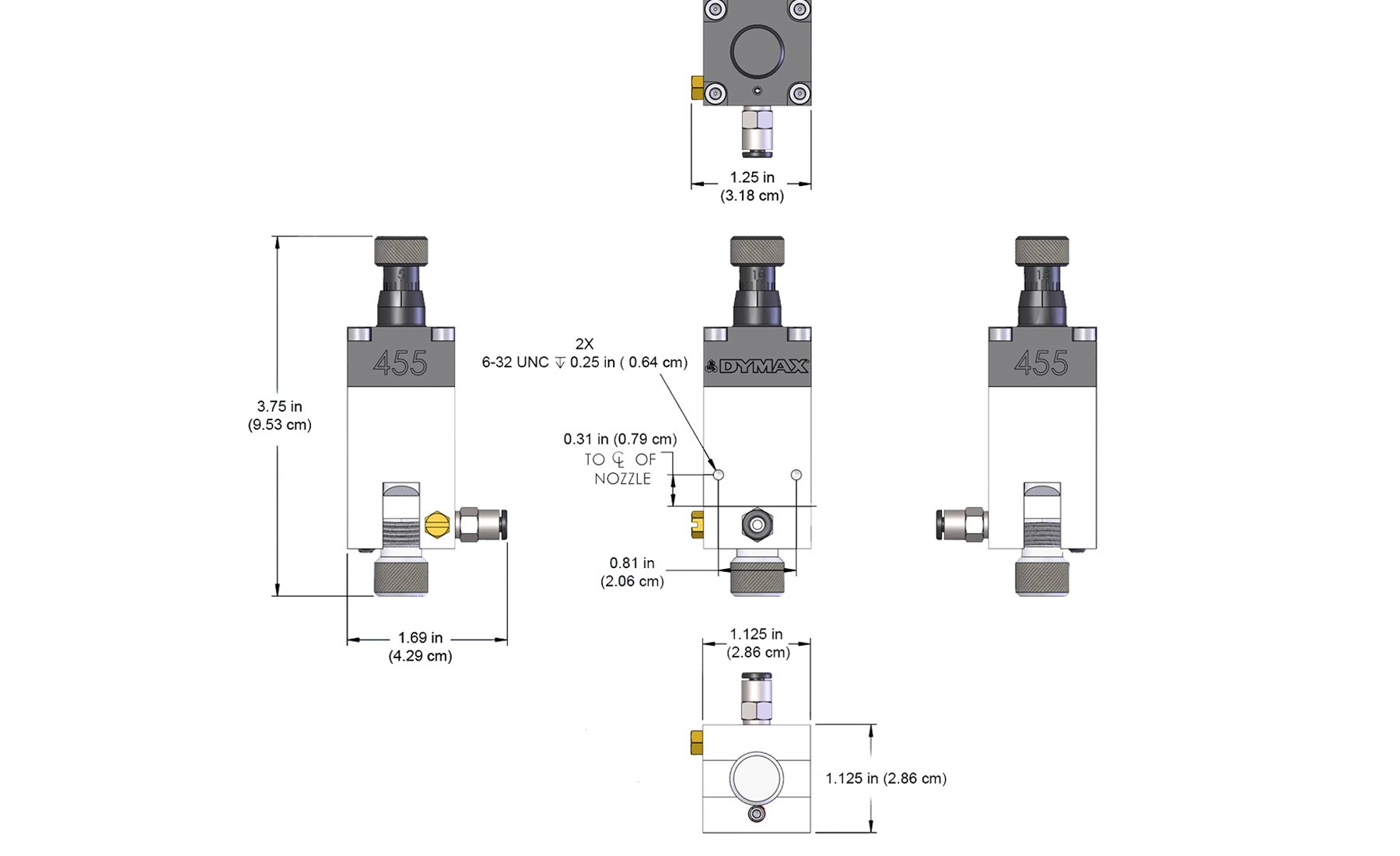

Dimensions (L x H x P) 3,75 x 1,125 x 1,125 pouces [9,53 cm x 2,86 cm x 2,86 cm]
Poids 5,5 oz [146 g]
Garantie 1 an à compter de la date d'achat

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter

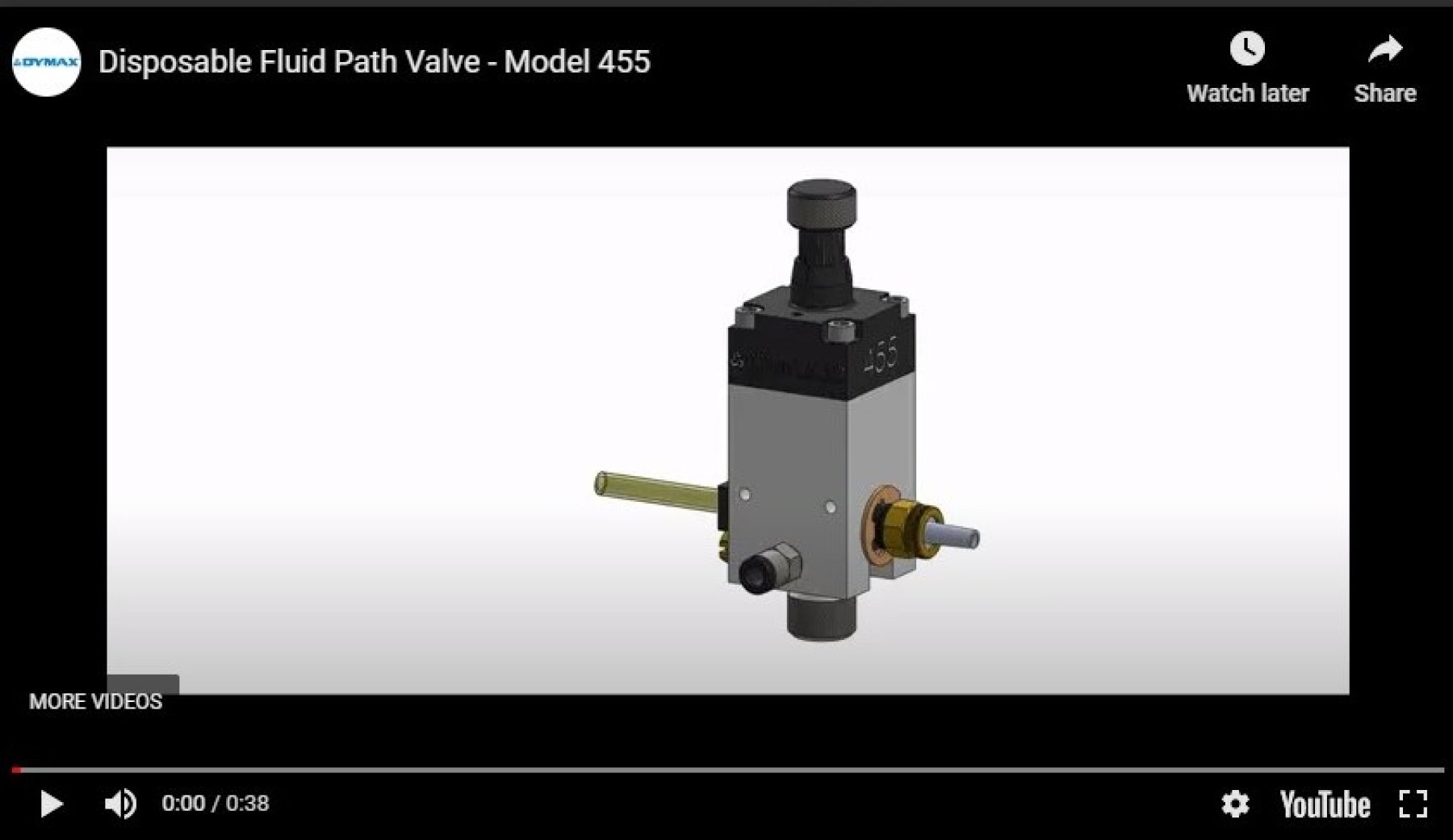

Vanne de dosage à trajectoire de fluide jetable, modèle 455

La vanne de dosage modèle 455 est une vanne d'étranglement à commande pneumatique, normalement fermée, avec trajectoire de fluide à jetable. Le modèle a été conçu pour distribuer une variété de matériaux de faible à moyenne viscosité avec une extrême précision. La fonction de contrôle micrométrique de la vanne permet aux utilisateurs de régler avec précision le débit des matériaux, garantissant ainsi leur dosage uniforme et précise.

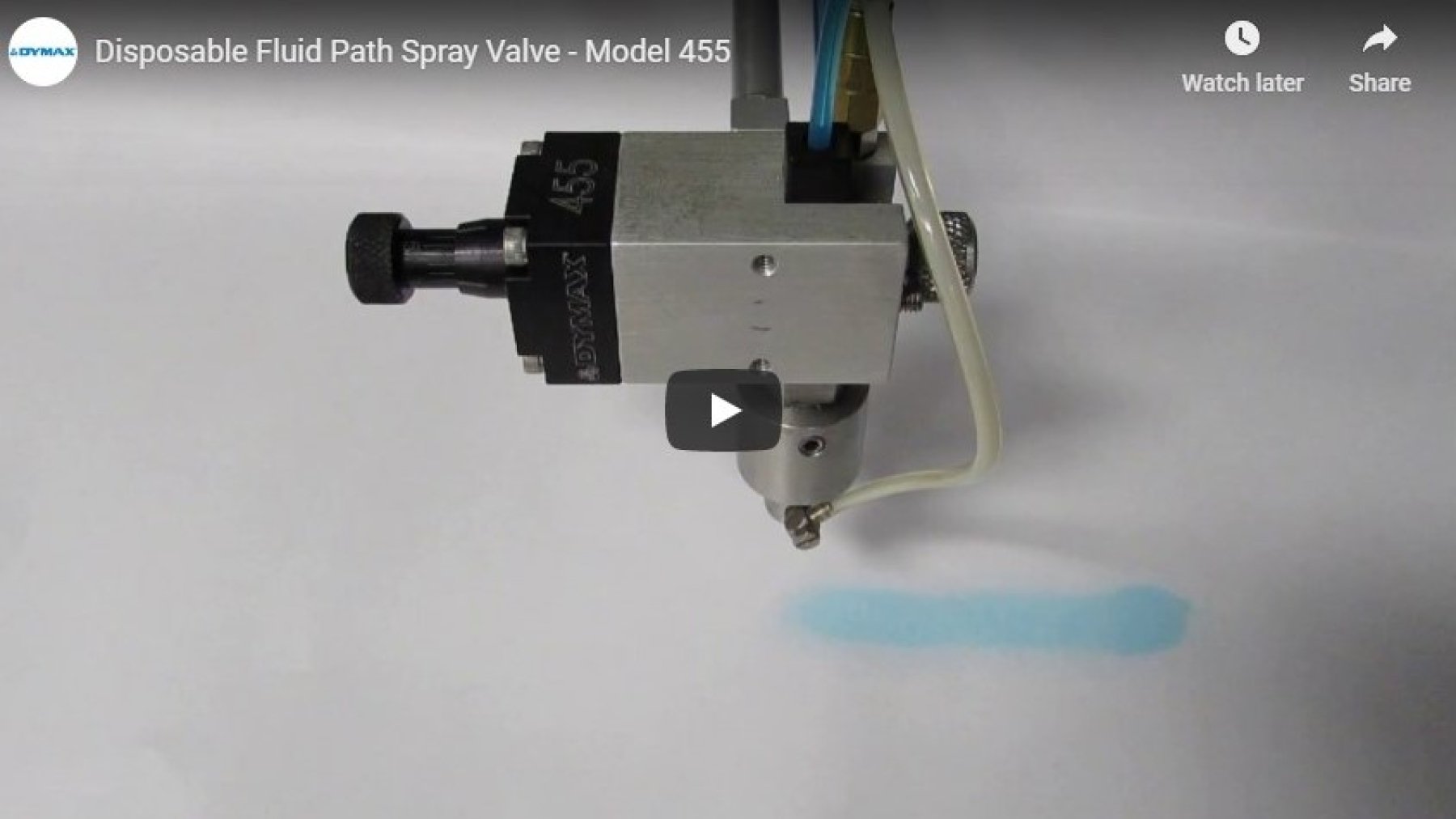

Vanne à trajectoire de fluide jetable modèle 455 pour la pulvérisation de produit See-Cure

La vidéo montre la vanne de pulvérisation 455 qui applique du produit See-Cure. Le modèle 455 est une vanne d'étranglement à commande pneumatique normalement fermée avec trajectoire de fluide jetable. Le modèle a été conçu pour distribuer une variété de matériaux de faible à moyenne viscosité avec une extrême précision. La fonction de contrôle micrométrique de la vanne permet aux utilisateurs de régler avec précision le débit des matériaux, garantissant ainsi leur dosage uniforme et précise.

Numéros de pièces

Élaborez une solution complète ou trouvez des pièces de rechange pour votre projet

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

T16029

Vanne modèle 455 uniquement avec tube en revêtement PTFE anti-adhésif noir 0,066 po

Monde (label CE)

T17552

Vanne modèle 455 uniquement avec tube en revêtement PTFE anti-adhésif noir 0,095 po

Monde (label CE)

T17555

Vanne modèle 455 uniquement avec tube en polyéthylène​​​​​​​ noir 0,125 po.

Monde (label CE)

T17415

Cartouche à insérer - 6 oz [160 ml] avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17417

Cartouche à insérer - 12 oz [300 ml] avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17419

Cartouche à insérer - 20 oz [550 ml] avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Uniquement en Europe (Label CE)

T17739

Cartouche à insérer - 6 oz [160 ml] avec tube à revêtement PTFE anti-adhésif noir 0,095 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17740

Cartouche à insérer - 12 oz [300 ml] avec tube à revêtement  PTFE anti-adhésif noir 0,095 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17741

Cartouche à insérer - 20 oz [550 ml] avec tube à revêtement PTFE anti-adhésif noir 0,095 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Uniquement en Europe (Label CE)

T17744

Cartouche à insérer - 6 oz [160 ml] avec tube en polyéthylène​​​​​​noir 0,125 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17745

Cartouche à insérer - 12 oz [300 ml] avec tube en polyéthylène​​​​​​noir 0,125 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17746

Cartouche à insérer - 20 oz [550 ml] avec tube en polyéthylène​​​​​​noir 0,125 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

C- T15279

Liquidation - LAB fait référence au système de réservoir à cartouches - 24 po [60,96 cm]

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

Monde (label CE)

T17421

Grande bouteille de 1 gallon maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17738

Seau de 15 litres maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17742

Grande bouteille de 1 gallon maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17743

Seau de 15 litres maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,066 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17746

Grande bouteille de 1 gallon maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,095 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17748

Seau de 15 litres maximum à insérer avec tube à revêtement PTFE anti-adhésif noir 0,095 po

*Tous les systèmes comprennent une vanne modèle 455, un réservoir adapté, des kits de conduites de fluide, un support, un régulateur d'air de précision, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)
