Modèle 300

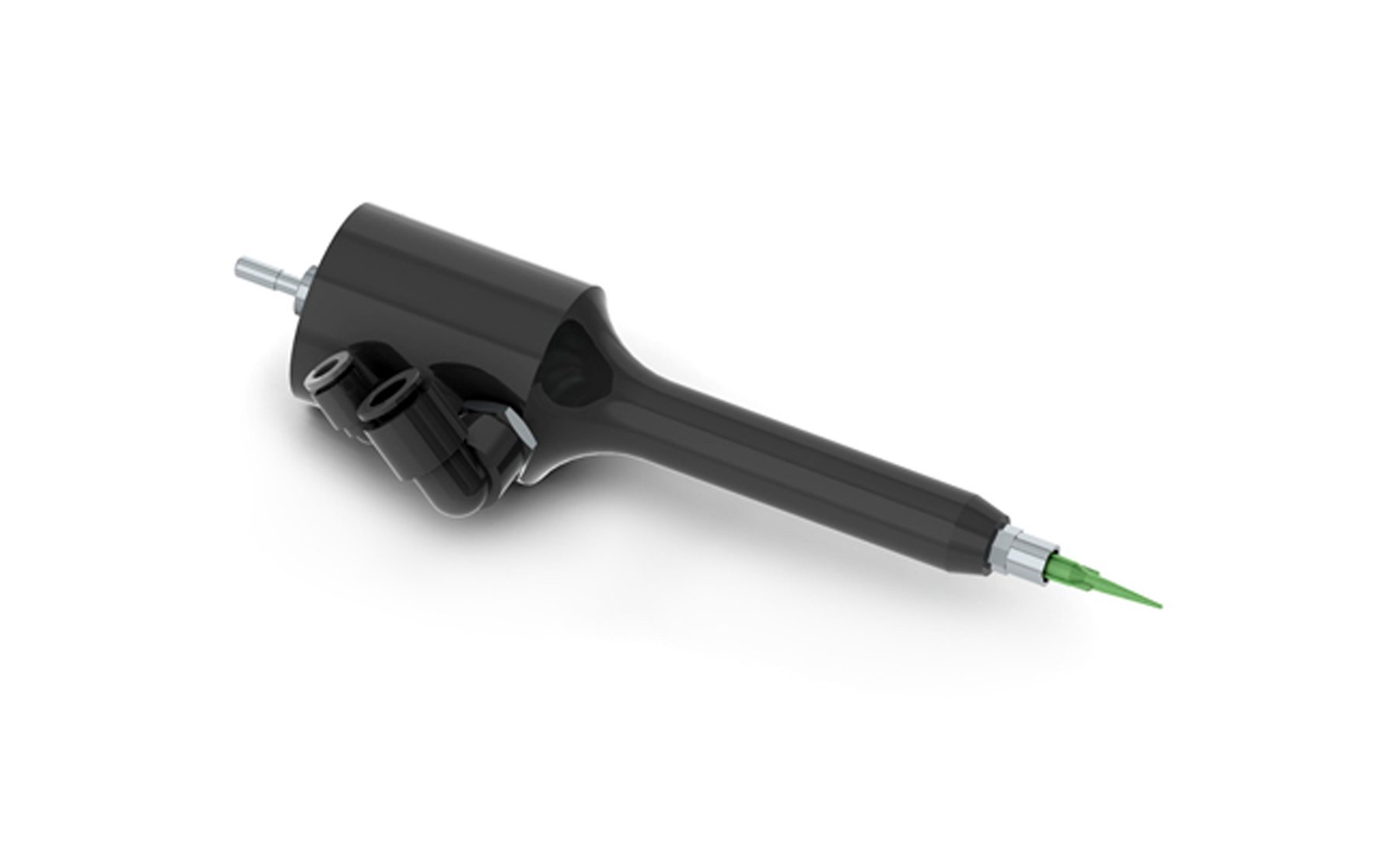

Système de dosage portable modèle 300 à vanne fermée


Les systèmes de dosage Dymax modèle 300 comportent une vanne pneumatique à membrane normalement fermée qui est conçue pour être utilisée avec des fluides de faible à haute viscosité. La vanne est compacte et légère, rendant sa manipulation facile et confortable. La conception du diaphragme interne de la vanne empêche le fluide d'entrer en contact avec les composants d'actionnement à l'intérieur de la vanne. Cela réduit les dommages et l'usure des composants d'actionnement, prolongeant ainsi la durée de vie de la vanne et réduisant l'entretien indispensable de celle-ci. Cette caractéristique rend également cette vanne idéale pour le dosage de matériaux photopolymérisables, de produits à base de solvants et de matériaux réactifs comme les cyanoacrylates et les anaérobies. Le dosage précis et reproductible est obtenu grâce à l'utilisation du réglage du débit de matériau dans la vanne pour contrôler le volume des doses.

Le modèle 300 est offert en plusieurs ensembles de systèmes, associé au contrôleur de vannes DVC-345 de Dymax ainsi qu'aux réservoirs de matériaux de différents styles et tailles.

Le système modèle 300 comprend :

  • Vanne à diaphragme portable, modèle 300
  • Réservoir sélectionné
  • Support de vanne de dosage
  • Kit de conduite de fluide – 6 pi de tuyau noir de 3/8 po (9,5 mm) de diamètre extérieur
  • Filtre/régulateur d'air – 0-100 psi (0-6,9 bar)
  • Contrôleur de vanne modèle 345
  • Kit de conduite d'air du contrôleur
  • Régulateur de précision d'air - comprend trois jauges de pression : (0-30 psi, 0-60 psi, and 0-100 psi) (0-2 bar, 0-4.1 bar et 0-6.9 bar)
  • Kit de conduite d'air du réservoir

Caractéristiques

Caractéristiques

  • La membrane interne de la vanne empêche au fluide d'entrer en contact avec les composants d'actionnement à l'intérieur de la vanne.
  • Réglage du débit des matériaux pour un contrôle précis des volumes de dosage
  • Corps de vanne léger et de style baguette pour une manipulation facile et confortable
  • Régulateur de précision d'air de grande qualité fourni pour un contrôle précis des fluides
  • Le régulateur du filtre à air comprend une vanne d'arrêt intégrée et un dispositif d'évacuation de la pression pour dépressuriser le système rapidement et en toute sécurité, ce qui évite à l'opérateur d'avoir à ouvrir et à fermer le régulateur
  • Réservoir de bouteilles et de seaux faciles à ouvrir et pivotables

Ressources

Ressources

Caractéristiques du système

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter
Propriété Caractéristiques
Type de vanne Vanne à diaphragme pneumatique, normalement fermée
Matériaux de construction des vannes, pièces mouillées Delrin, polyéthylène, revêtement PTFE anti-adhésif
Pression d'air de fonctionnement 60 – 100 psi (4,1 – 6,9 bar)
Activation Contrôleur de vanne DVC-345, électrovanne à 2 positions, 4 voies
Pression maximale du fluide 80 psi (5,5 bar)
Alimentation électrique (contrôleur) 100/220 Vca
FIletage d'entrée d'air de la vanne 10-32
Filetage d'entrée de fluide de la vanne 1/8 po (3,2 mm) NPT
Dimensions de la vanne (H x P) 7,63 po x 1,75 po [19,37 cm x 4,45 cm]
Poids 3,7 oz [105 g]
Garantie 1 an à compter de l'achat

Vous souhaitez obtenir des caractéristiques techniques supplémentaires ? Consultez notre bibliothèque de ressources ou prenez contact avec nos experts techniques.

Nous contacter

Numéros de pièces

Élaborez une solution complète ou trouvez des pièces de rechange pour votre projet

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

T17699

Cartouche à insérer - 6 oz [160 ml]

*Tous les systèmes comprennent la vanne modèle 300, le contrôleur DVC-345, le réservoir sélectionné, des kits de conduite de fluide, un support de vanne, un régulateur de précision d'air, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17700

Cartouche à insérer - 12 oz [354 ml]

*Tous les systèmes comprennent la vanne modèle 300, le contrôleur DVC-345, le réservoir sélectionné, des kits de conduite de fluide, un support de vanne, un régulateur de précision d'air, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17701

Cartouche à insérer - 20 oz [550 ml]

*Tous les systèmes comprennent la vanne modèle 300, le contrôleur DVC-345, le réservoir sélectionné, des kits de conduite de fluide, un support de vanne, un régulateur de précision d'air, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17702

Bouteille à insérer - jusqu'à 1 gallon

*Tous les systèmes comprennent la vanne modèle 300, le contrôleur DVC-345, le réservoir sélectionné, des kits de conduite de fluide, un support de vanne, un régulateur de précision d'air, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

T17703

Seau à insérer – jusqu'à 15 litres (droit ou fuselé)

*Tous les systèmes comprennent la vanne modèle 300, le contrôleur DVC-345, le réservoir sélectionné, des kits de conduite de fluide, un support de vanne, un régulateur de précision d'air, des kits de conduite d'air, un filtre/régulateur d'air et un kit d'embouts.

Monde (label CE)

C- T15279

Clearance - Lab stand for cartridge reservoir system – 24″ [60.96 cm]

Quantités limitées, veuillez soumettre une demande de prix et de disponibilité.

Monde (label CE)

T16787

Kit de conduite de fluide 6 pieds PE noir de diamètre extérieur de 3/8 po

Monde (label CE)

T17004

Assemblage de réservoir à bouteille à insérer avec régulateur haute précision

Monde (label CE)
